Wir erweitern unser Produktsortiment. Der EVODESK Deckentisch ist für die wirtschaftliche Herstellung großflächiger Stahlbetondecken konzipiert. Vormontierte Tische, hohe Flächenleistung, sichere Arbeitsabläufe, kurze Schalzeiten und eine druchdachte Baustellenlogistik machen das System zu einer effizienten Lösung für moderne Baustellen. Ein weiterer Vorteil: Der Schalungstisch EVODESK ist mit unserer Deckenschalung EVODECK kompatibel.
Große Deckenflächen wirtschaftlich schalen
EVODESK wurde speziell für große Deckenflächen und wiederkehrende Grundrisse entwickelt. Vormontierte Tische reduzieren die notwendigen Arbeitsschritte auf der Baustelle und ermöglichen dadurch kurze Schalzeiten und hohe Tagesleistungen.

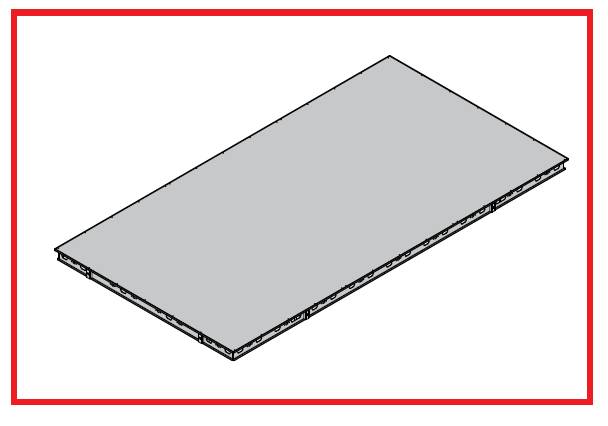

Die EVODESK-Elemente sind in den Abmessungen 4,50 × 2,40 m und 4,50 × 1,95 m erhältlich. Der robuste, pulverbeschichtete Stahlrahmen wir mit der Schalplatte vernietet. Die Schalhaut besteht standardmäßig aus einer Vielschichtplatte mit 1,6 mm Polypropylen-Beschichtung. Optional ist die Ausführung mit einer Vielschichtplatte mit Phenolharzfilm (220 g/m²) oder einer Alkus® Vollkunststoffplatte erhältlich. Mit dem großen Deckentisch können somit 10,8 m² Schalfläche mit nur einem Hub positioniert werden.
ELEMENT ABMESSUNGEN
| Länge [cm] | Breite [cm] | Höhe [cm] |
| 450 | 240 | 12 |
| 450 | 195 | 12 |
Schnelles Umsetzen und sichere Arbeitsabläufe
Der schwenkbare Stützenkopf ermöglicht das Ausschwenken der Deckenstützen für eine einfachere Montage sowie das platzsparende Umsetzen des Deckentisches, beispielsweise über Brüstungen. Dadurch können komplette Tischeinheiten effizient von Geschoss zu Geschoss versetzt, zusätzliche Hilfskonstruktionen minimiert und Kranzeiten reduziert werden.
Auch die Sicherheit wurde bei der Entwicklung berücksichtigt: Die Montage der Tische erfolgt selbst bei größeren Geschosshöhen weitgehend vom Boden aus. Dadurch werden Arbeiten in der Höhe minimiert. Gleichzeitig reduziert der hohe Vormontagegrad die Anzahl der Einzelteile und Montageschritte.
Realisierbare Deckenstärken mit Evodesk

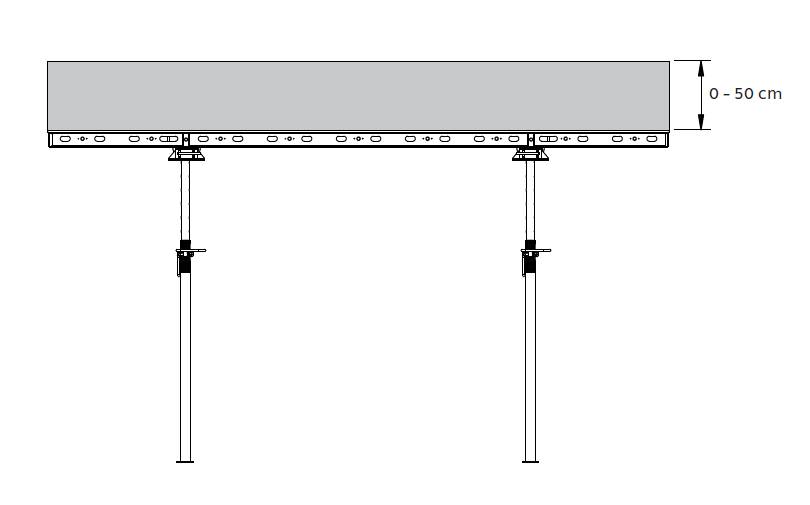

Deckenstärke bis 50 cm (4 Deckenstützen)
In der Standardkonfiguration mit vier Stützen beträgt die zulässige Flächenlast 14,4 kN/m². Dies entspricht einer Massivbetondecke mit einer Stärke von 50 cm, einschließlich der Schüttlast und des Eigengewichts. Die Berechnung der Gesamtlasten erfolgt auf Basis einer Betondichte von 25 kN/m³, einer zusätzlichen Schüttlast von 1,5 kN/m² sowie dem Eigengewicht des Systems von 0,40 kN/m².

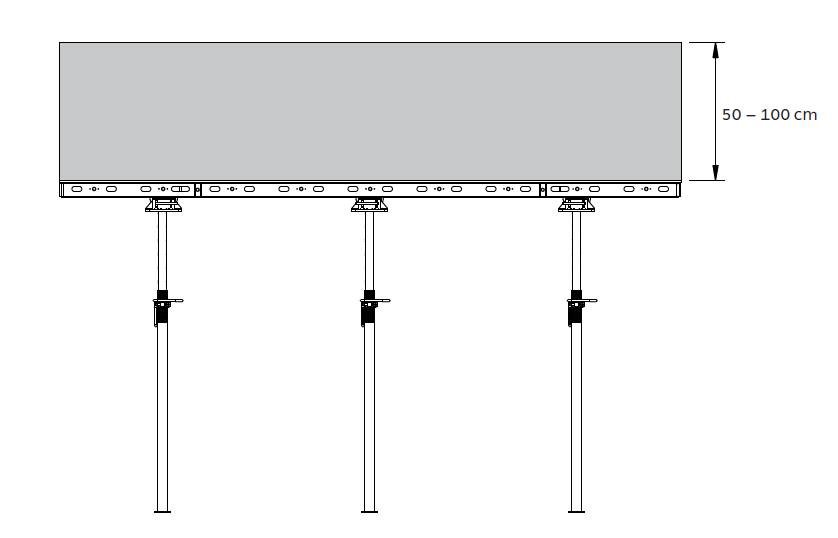

Deckenstärke 50 – 100 CM (6 oder 8 Deckenstützen)
Für Deckenstärken über 50 cm wird das EVODESK-System mit 6 oder 8 Stützen montiert. Durch diese Maßnahme erhöht sich die zulässige Flächenlast auf 26,9 kN/m², was der Last einer Vollbetondecke bis 100 cm Stärke entspricht.
Effiziente Transport- und Baustellenlogistik
Auch beim Transport bietet EVODESK Vorteile. Die Tischbreite von 2,40 m ermöglicht eine gute Ausnutzung der LKW-Ladefläche. Dank der geringen Bauhöhe von 12 cm können die vormontierten Tische platzsparend gestapelt und gelagert werden.

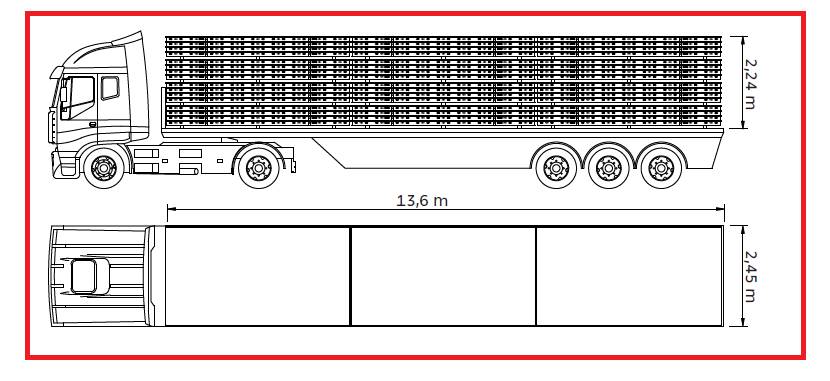

Bei reiner Beladung mit Deckentischen können auf einem LKW mit 13,60 m Ladelänge bis zu 518 m² EVODESK transportiert werden.

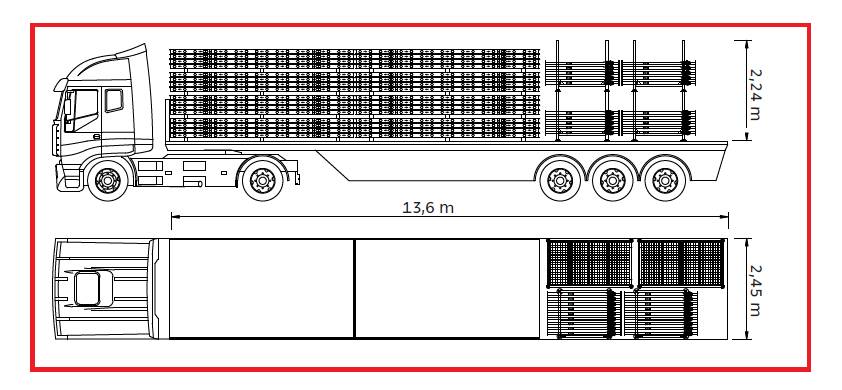

Auf einer LKW-Ladelänge von 13,60 m lassen sich bis zu 345 m² Schalung inklusive Stützen und Zubehör unterbringen.
EVODESK und EVODECK – optimal kombiniert

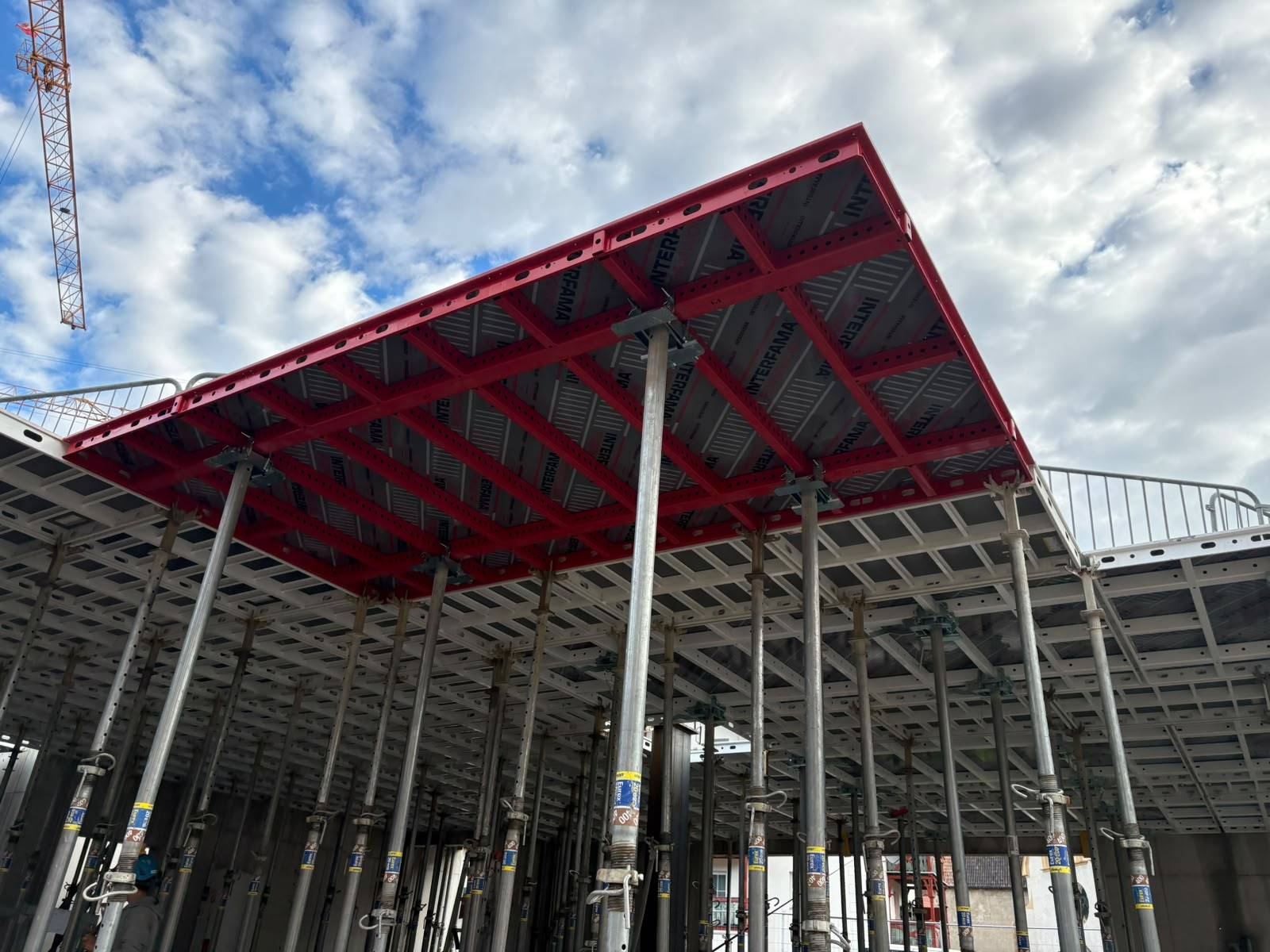

Eine besondere Stärke ist die Kompatibilität mit EVODECK. Während EVODESK für die großflächigen Bereiche eingesetzt wird, können Pass- und Randbereiche mit EVODECK-Elementen und Ausgleichsträgern geschlossen werden. Damit lassen sich auch komplexere Grundrisse flexibel und wirtschaftlich umsetzen.
EVODESK im Praxiseinsatz

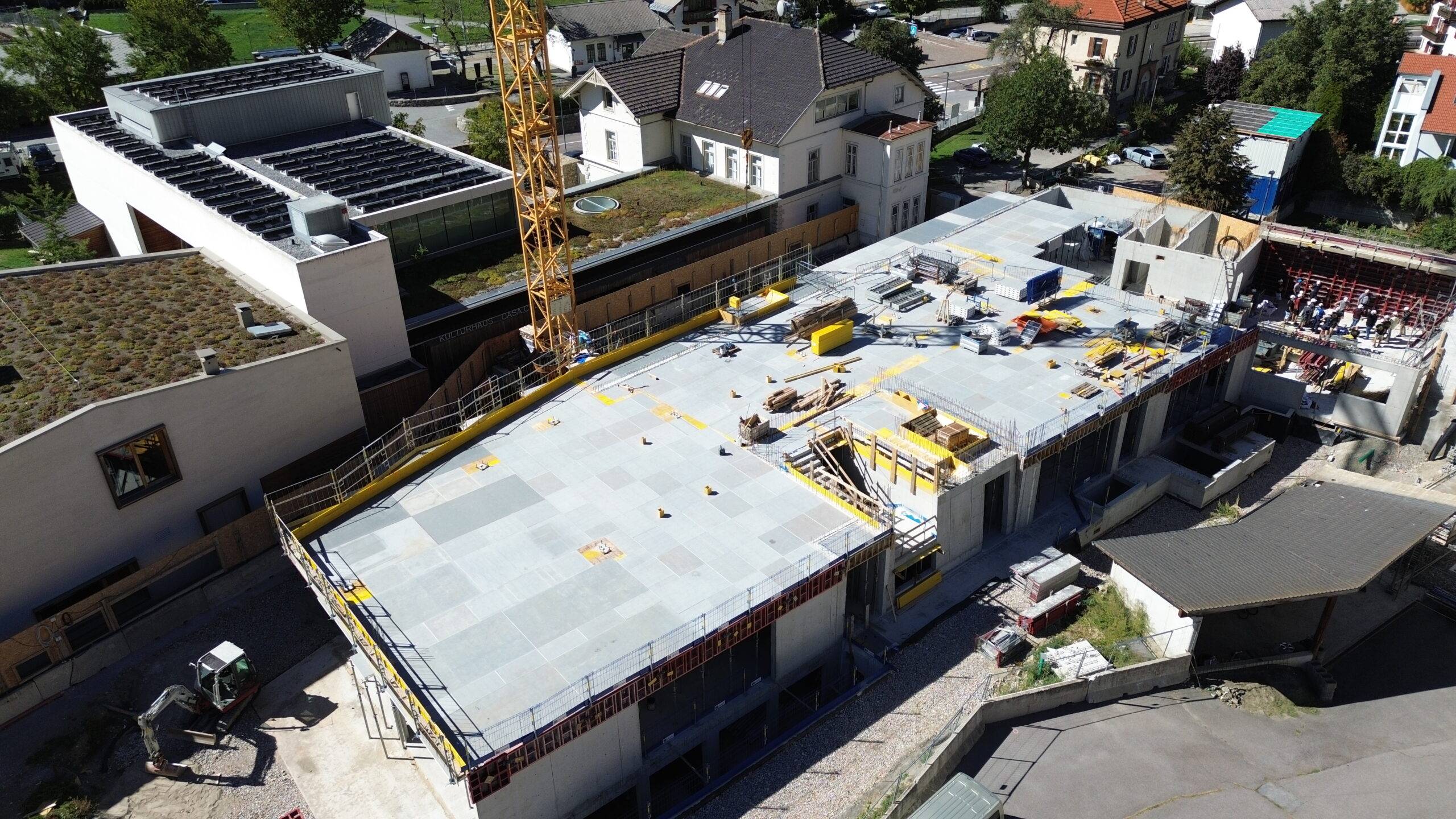

Vom System zur Praxis: Beim Neubau des Pflegeheims in Schluderns kommt EVODESK beim Bauunternehmen Unionbau AG zum Einsatz. Dabei zeigt sich, wie sich der großflächige Deckentische EVODESK und die Deckenschalung EVODECK zu einer durchgängigen Schalungslösung verbinden lassen.
EVODESK – für mehr Effizienz, Sicherheit und Wirtschaftlichkeit auf der Baustelle.
Häufige Fragen zu EVODESK
EVODESK ist ein Deckentisch für die wirtschaftliche Herstellung großflächiger Stahlbetondecken. Die vormontierten Tische sind insbesondere für große Flächen und wiederkehrende Grundrisse konzipiert.
Die Elemente sind in 4,50 × 2,40 m und 4,50 × 1,95 m erhältlich. Mit der größten Variante können 10,8 m² Schalfläche mit einem Hub positioniert werden.
Ja. EVODESK und EVODECK sind aufeinander abgestimmt. EVODECK-Elemente können unter anderem eingesetzt werden, um Passbereiche wirtschaftlich zu schließen.

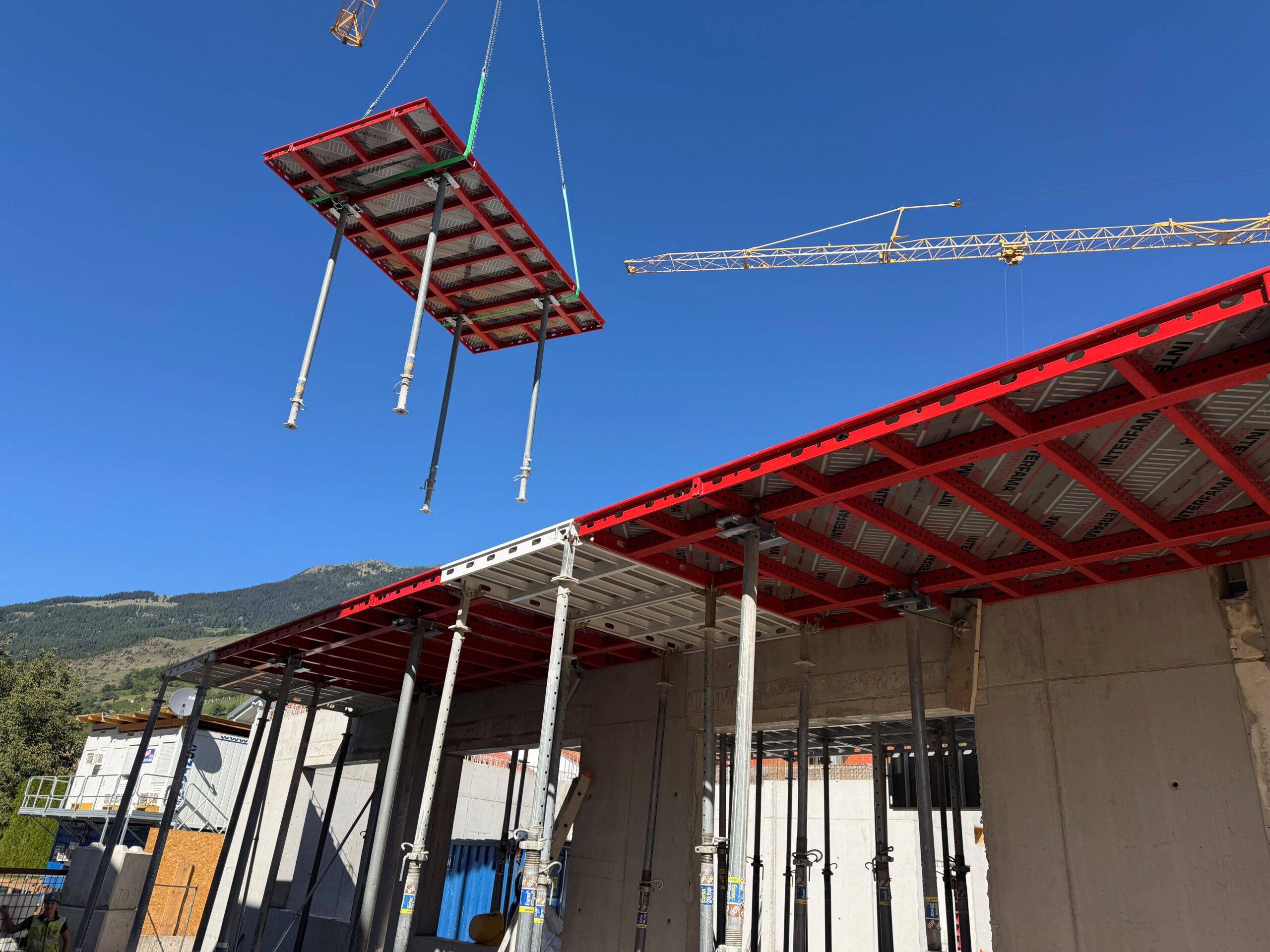

Der schwenkbare Stützenkopf ermöglicht das platzsparende Umsetzen der Deckentische, beispielsweise über Brüstungen. Für den Krantransport steht außerdem eine Versetzgabel zur Verfügung, mit der komplette Tischeinheiten inklusive Stützen umgesetzt werden können.
Bei reiner Beladung mit Deckentischen können auf einer LKW-Ladelänge von 13,60 m bis zu 518 m² EVODESK transportiert werden. Inklusive Stützen und Zubehör sind es bis zu 345 m² Schalung.
EVODESK kombiniert großflächige, vormontierte Tische mit kurzen Schalzeiten, einer weitgehend vom Boden aus möglichen Montage, kompakter Logistik und der Kompatibilität mit EVODECK.
